曳引驅動電梯（以下簡稱電梯）是指提升繩靠主機的驅動輪繩槽的摩擦力驅動的電梯，對于我們乘坐的電梯，也就是曳引驅動乘客電梯，都屬于這種電梯。
電氣控制系統是對電梯的運行進行操作和控制。主要由控制柜、位置顯示、操縱裝置、平層裝置等組成。
一、電氣控制原理
我們?nèi)粘３俗?u>電梯的運行都是由電氣進行控制。比如乘客在廳門處進行呼梯，呼梯信息將被自動登記，在最合理的時間內到達乘客所處的位置。再比如，轎廂內的乘客到達目的樓層后，電梯將自動減速、停止，并以此打開轎門、廳門，供乘客出去?？梢哉f，電氣控制系統是電梯運行的指揮官，它將電梯狀態、乘客狀態等信息全部進行接收和處理，最終做出最合理的動作。
二、電氣控制系統組成

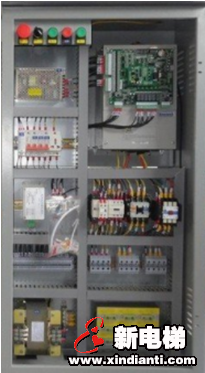

控制柜：
對于有機房電梯，控制柜就安裝在機房內，一般位于曳引機旁邊。

電氣控制幾乎所有的元器件都安裝在控制柜內，同時控制柜也是操作者最常使用的部件，比如進行電梯相關操作、試驗等，所以電梯安全技術規范TSG T7001-2009專門對控制柜的空間距離提出相關要求。

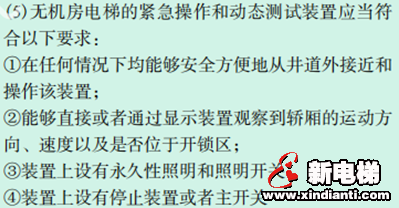

對于無機房電梯，就不能再稱謂控制柜，而是緊急操作和動態測試裝置，電梯安全技術規范TSG T7001-2009對其要求如下：

位置顯示：
一般包括廳門處顯示與轎廂內顯示。其目的是指示電梯的實際位置，并顯示給乘客。

操作裝置：

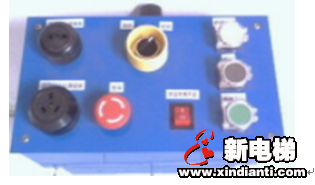

一般包括轎廂內操作裝置、廳門處操作裝置與轎頂操作裝置，分別如下圖所示。





其目的都是對電梯進行操作，不同處就是不同位置的操作裝置的權限不同、操作人員不同，下面主要列出電梯安全技術規范TSG T7001-2009對轎頂操作裝置的相關要求。

可以看出，轎頂操作裝置的權限最大、操作要求最高，同時也對操作裝置的形式提出了要求，其目的就是防止誤操作、最大限度保護位于轎頂?shù)娜藛T。
平層裝置：

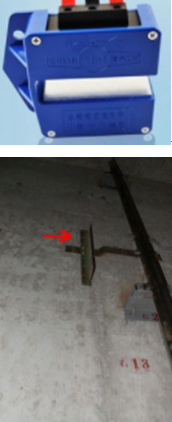

我們在乘坐電梯時，電梯總會在合適的高度停止并打開轎門、層門，之所以有如此的精度，主要就是依靠平層裝置。平層裝置主要分為磁感應板（一般安裝在轎頂）和隔磁板（一般安裝在井道內），兩者相互配合，完成對電梯運行位置精度的控制。下圖依次為磁感應板和隔磁板。
