電梯呼梯故障
電梯可以檢修運行，可以自動平層，自動返回基站。檢查所有外部線路正常，就是p1板上的串行燈stm不閃爍，表明串行系統不能正常工作，spvf的串行系統分兩支，一支從機房到外呼梯，一支從機房到內指令和指層器，通常串行系統出錯有多種表現，單個樓層出錯表現為僅僅該層不能呼梯，2個樓層出錯表現為2個樓層之間不能呼梯（因?yàn)橄到y(tǒng)可以正反雙向傳送）；還有的出錯造成該層呼梯燈不滅，電梯自動響應該層；轎內的出錯表現為每層的指令均亮，電梯一層層停；或者指層器不顯示，樓層不變化；這些現象均是串行出錯的表現。

出現這些問題，我們先根據其結構找到是哪一個分支的故障，然后再找到是那一個部件的問題，就好維修了，該串行系統主要包括p1板上的2個接口芯片UPA67C，和一些限流，限壓電路組成，每個廳門盒內裝有一個m5690,m5226的集成芯片，在轎內的呼梯板和顯示板上也有m5690,m5226,它們是該串行的主要芯片。

89繼電器不動作
電梯安全回路通，外部線路正常，就是無法啟動（89繼電器不動作，89指示燈不亮）。首先再次確認29安全回路的正常，我們不能因?yàn)?9指示燈亮就認為安全回路正常，SPVF的安全回路是79端子通過開關再限流直接輸入P1板，所以有時較低的電壓也可以輸入P1板，造成安全回路正常的假相，但是較低的電壓確不能推動89繼電器的動作。所以安全回路的短路不是很嚴重時，可能不會燒保險，而是造成此現象。

我們可以測量安全回路的對地電阻，及安全回路各點的電壓判斷。如果安全回路正常，我們?cè)诓炜碢1板的W1C-P09腳是否輸出低電壓，由于P1板的此點輸出容易損壞，只要看看p1板的輸出三極管及走線，一般都能找到故障的所在。

門機板有問題
門機板采用調壓調速的三相控制，并在關門后其中一相通過電阻減壓繼續保持一個小的力矩防止門被打開，這就是三菱spvf梯運行時始終輸出關門信號的原因，不過也因?yàn)檫@樣門機板長期工作，對門機板電子器件的要求很高，門位置信號是通過一個光柵盤來采樣的。光柵盤的位置很重要，雖然看起來是死的，實際上還是可以微調，總之在開關的過程中，必須看到LED燈亮－滅－亮－滅－亮的過程，否則電梯門看起來正常，實際在終端電機還再運行，久之，門機板就完蛋了。門機板除非完全進水不能再用，否則還是好修理的，看到那幾個紅色的模塊了嗎，一般都是這個東西壞了，換了他就ok。

一運行就自保
一般電梯都有一個故障檢查系統，一運行就自保，說明故障只有在運行時才被檢查出來，如電梯過電流，編碼器無輸出，拖動數據不匹配，等等，由于早前的電梯不能記憶故障，所以每次斷電后都又發生一運行就自保的故障。對此故障，我們先找到自保原因，在沒有維修機的情況下，我們首先看編碼器，編碼器的輸出在電機旋轉時是有2.5v的交流電，停止時則電壓應小于1VDC，如果編碼器沒問題，外部接線正常，可能是過電流引起，可能是輸出真的過電流，如電機過流，電梯過載，也可能是電流的檢測單元（dc-ct)的問題。在E1板上我們可以檢測到ct的偏置電壓，如果不正常，則需要調整dc-ct的OFS電位器，如何調整在SPVF的安裝調試手冊上有記載。

門關一半又打開
一般門上的安全觸板的連接線由于門經常運動會被折斷或短路，這種隨著門運動安全觸板接線時通時斷的原因造成門關了部分又打開。

寫入操作時樓層指示不閃爍
在調試和維修中我們經常要寫入樓層高度，實際上寫入的是樓層脈沖數，減速點的位置。如果寫入時樓層指示不閃爍或者先閃爍后停止閃爍，數據是寫不進去的，這一般是由于門區信號和下強迫減速不正常所至，單程下強迫減速信號具有強迫樓層為1的作用，門區是采樣樓層高度的關鍵，有些海外的三菱門區信號有2個，一個推動繼電器，一個輸入電腦，千萬不要看到DZ繼電器動作或電腦板上的DZ燈亮就認為門區信號正常。

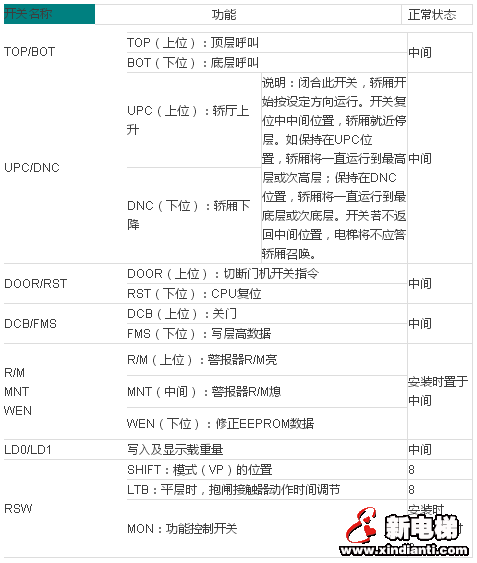

三菱電梯資料-GPS-I P1板上各開關功能表

三菱 GPS--3 電梯故障查

三菱 GPS — 3 電梯在機房 P1 電子板上有兩個開關 MON1 和 MON0 ，只要旋轉這兩個開關到不同位置，通過顯示出來的字母，在對照相應的中文說明，就可以弄清楚電梯的故障部位和發生故障的時間和次數了。

1 ． 轉到 0 的位置，再將 MON0 開關旋轉到 0 位置，顯示結果如下：

顯示結果
------E0 沒有故障
------E1 速度異常過低時檢出《 SW-TGBL 》
------E2 速度過大是檢出《 SW-TGBH 》
------E3 逆轉是檢出《 SW-TGBR 》
------E4AST 異常時檢出《 SW-AST 》
------E5 逆變器過電流時檢出《 SS-LOCFO 》
------E6 整流器過電流檢出《 SS-COVH 》
------E7 整流器電壓不足時檢出《 SS-LVLT 》
------E8LB 線圈故障斷電時檢出《 SW-CFLB 》
------E95 線圈故障斷電時檢出《 SW-CFU 》
------EA 迫力接點 ON/OFF 故障時檢出《 SW-CFBK 》
------EB 轎箱直接信號傳輸異?！?ST-STSCE 》
------EC 廳外和指令直接信號傳輸異?！?ST-STSHE 》
------ED 系統異?！?ST-SYER 》
------EE 驅動在不能啟動《 SD-DNRS 》
------EF 控制在不能啟動《 SW-NRS 》

一 ， 將 MON1 不變，把 MON0 旋轉到 1 位置。顯示轎箱與平衡駝的位置，平衡是為 0 — 0 之間，顯示 1 等于 256MM ，那么顯示 2 等于 512MM 。
二， 將 MON1 不變，把 MON0 旋轉到 2 位置。數據輸入《安裝時間用 ，和 SW1 同時使用》
三， 將 MON1 不變，把 MON0 旋轉到 3 位置?！讹@示樓層》
四， 將 MON1 不變，把 MON0 旋轉到 4 位置?！讹@示樓層》
五， 將 MON1 不變，把 MON0 旋轉到 5 位置?！斗Q重?cái)?shù)據輸入，保養時使用》
六， 將 MON1 不變，把 MON0 旋轉到 6 位置。手動優先模式
七， 將 MON1 不變，把 MON0 旋轉到 7 位置?！讹@示樓層》
八， 將 MON1 不變，把 MON0 旋轉到 8 位置?！讹@示樓層》
九， 將 MON1 不變，把 MON0 旋轉到 9 位置?！讹@示樓層》
十， 將 MON1 不變，把 MON0 旋轉到 A 位置。 DLD 智能門樓層顯示
十一， 將 MON1 不變，把 MON0 旋轉到 B 位置。迫力力矩確認
十二， 將 MON1 不變，把 MON0 旋轉到 C 位置。稱重值百分比檢查
十三， 將 MON1 不變，把 MON0 旋轉到 D 位置。稱重值表示
十四， 將 MON1 不變，把 MON0 旋轉到 E 位置。 TSD 偏差數據檢查
十五， 將 MON1 不變，把 MON0 旋轉到 F 位置。 TSD 動作點檢查。

2 ． 將 MON1 旋轉到 1 位置，將 MON0 旋轉到 0 位置時的顯示結果如下：

顯示結果：
一 ．--E00 沒有異常
-----E01 溫度異?！?SW-THMFT 》
-----E02 緊急停止運行記錄一次《 SW-EST1 》
-----E03CC-WDT3 次檢出《 SS-SLCWC4 》
-----E04SLC-WDT4 次檢出《 SS-SLCWC4 》
-----E05 過電流檢出《 SW-SOCR 》
-----E06 再生電阻負載過大《 SW-SOLR 》
-----E0741DG 門鎖電路異常《 SW-E41 》
-----E08 終端限位開關異?！?SW — TSCK 〉
-----E09PAD 異常檢出〈 SW-PAD 〉
-----E0A 稱重?cái)?shù)值異常檢出〈 SW-WGER 〉
-----E0B 停止中 PAD 異常檢出〈 SW-PAE 〉
-----E0C 充電異?！?SW-CHRGD 〉
-----E0D 在平層時異常檢出〈 SW-PRLE 〉

二．將 MON1 旋轉到 1 位置，將 MON0 旋轉到 1 位置時的顯示結果如下：
顯示結果：
-----E10 沒有異常
-----E11 復位后重試不能〈 SW-RSRTC 〉
-----E12 士力駝 16 次異常檢出〈 ST-SELD 〉
-----E13 直接傳輸 CPU 傳送異?！?ST-STER 〉
-----E14 電容器異常檢出〈 ST-CAPC 〉
-----E15 手動按鈕異?！?ST — HDOK 〉
-----E16 模式與測速數據偏差異常《 SD-OVJP 》
-----E17LB 線圈連續 4 次異常斷電檢出《 ST-DFLR 》
-----E185 線圈連續 4 次異常斷電檢出《 ST-DF5 》
-----E19 迫力連接回路連接 4 次異常檢出《 ST-BFDK 》
-----E1A 整流器電壓連續 8 次電壓不足檢出《 ST-DFLV 》
-----E1BRL 異常時檢出《 ST-CFRL 》
-----E1CTSD 動作時異常檢出《 SW-TSLDE 》
-----E1DESP 動作時異常檢出《 SW-ESPE 》

三．將 MON1 旋轉到 1 位置，將 MON0 旋轉到 2 位置時的顯示結果如下：
顯示結果：
-----E20 沒有異常
-----E2189 回路異常檢出《 SW-E89 》
----E22 緊急停止運行記錄 2 次《 SW-EST2 》
----E23 系統異?！?ST-SYER 》
----E24 回復后在嘗試檢出《 ST-RSRQH 》
----E25 集極驅動板異常《 SS-GDFH 》
----E26 DC-CT 異?！?SD-CTER 》
----E27 油壓迫力壓力過低時檢出《 SW-OPFER 》
----E28 油壓迫力油溫，油量異常檢出《 SW — OTLER 》
----E29 溫度異?！?SW-THMME 》
----E2A 與最終速度偏差異?！?ST-UMCH 》
----E2B 異常緊急停車后不能在啟動《 SW — ETST 》
----E2C 迫力異常動作 2 次《 SW-REBK2 》
----E2D 整理器充電異常《 SW-VCHGT 》
----E2E MELD 制板充電異?！?SD-MCHG 》

四．將 MON1 旋轉到 1 位置，將 MON0 旋轉到 3 位置時的顯示結果如下：
顯示結果：
----E30 沒有異常
----E31 MELD 負荷過大《 SD-SLTT 》
----E32 異常低速《 SW-TGBL 》
----E33 速度異常過高《 SW-TGBH 》
----E34 AST 異常動作《 SW-ASTW 》低速梯使用
----E35 逆轉運行《 SW-TGBR 》
----E36 AST 異常動作《 SW-ASTW 》
----E37 AST 異常動作《 SW-ASTWV 》
----E38 整流器電流過大時檢出《 SS-COVF 》
----E39 整流器電壓過低時檢出《 SSLVLT 》
----E3A CC-WDT4 次異常檢出《 SS — CCWC4
----E3B SLC-WDT4 次異常檢出〈 SS-SLCWC5 〉
----E3C 逆邊器電流過大時檢出〈 SS-LOCFO 〉
----E3D SLC-CPU 緊急停止時動作檢出〈 SS-DEST 〉
----E3E 整流器充電異常〈 SW-CVER 〉

五． 由將 MON1 旋轉到 1 位置，將 MON0 旋轉到 1 位置時的顯示結果如下：
顯示結果：
----E40 沒有異常
----E41 緊急停止運行記錄 2 次〈 SW-EST2 〉
----E42 整流器電流過低時檢出〈 SS-LVLTT 〉
----E43 緊急停止回復〈 SW-ESTR 〉
----E44 LB 線圈故障斷電時檢出
----E45 5 線圈故障斷電時檢出
----E46 迫力連接點異常檢出
----E47 89 線圈故障斷電時檢出
----E48 89 故障時檢出

六．將 MON1 旋轉到 1 位置，將 MON0 旋轉到 5 位置時的顯示結果如下：
顯示結果：
----E50 沒有異常
----E51 29 安全回路時檢出〈 SN-29 〉
----E52 29 安全回路動作時檢出〈 SN-29LT 〉記憶鎖存
----E53 欠相或者電壓過低時檢出〈 SS-PWFH 〉
----E54 整流器電壓不足時檢出〈 SS-LVLT 〉
----E55 12V 電源異?！?SS-12VFL 〉
----E56 模式與測速比有偏差〈 SD-PTC 〉
----E57 手動模式時電流負荷過大〈 SD-HRT 〉
----E58 驅動發出時緊急停止指令〈 SD — 32GQ 〉
----E59 緊急停止指令〈 SC-S29 〉
----E5A 迫力基板異?！?SS-BKE 〉
----E5B 模式與測速比有偏差
----E5C EST 異常而引起不能再啟動〈 SW-ETSES 〉

七．將 MON1 旋轉到 1 位置，將 MON0 旋轉到 6 位置時的顯示結果如下：
顯示結果：
----E60 沒有異常
----E61 整流器電壓不足
----E62 集極驅動板異常《 SS-GDFH 》
----E63 逆變器保護回路動作《 SS-LFO 》
----E64 29 安全回路動作時檢出《 SS-29LT 》鎖存記憶》
----E65 12V 電源異常
----E66 逆變器溫度異常檢出
----E67 鎖相環檢出《 SS-PLLFH 》
----E68 整流器電流過大
----E69 逆變器電流過大
----E6A 整流器電流過大時檢出
----E6B 欠相或電壓過低時檢出

八．將 MON1 旋轉到 1 位置，將 MON0 旋轉到 7 位置時的顯示結果如下：
顯示結果：
----E70 沒有異常
----E71 CC-WDT5 次異常檢出
----E72 CC-WDT4 次異常檢出
----E73 CC-WDT3 次異常檢出
----E74 SLC-WDT5 次異常檢出《 SS-SLCWC5 》
----E75 SLC-WDT4 次異常檢出
----E76 SLC-WDT3 次異常檢出

九．將 MON1 旋轉到 1 位置，將 MON0 旋轉到 9 位置時的顯示結果如下：
顯示結果：
----E90 沒有異常
----E92 電流負荷過大《 SD-OCR 》
----E93 不能再啟動《 SD-DNRS 》
----E94 MELD 負荷過大時檢出《 SD-SLTI 》
----E95 TSD 不正常時檢出《 SD-TSDP 》
----E96 行走時稱重異常檢出《 SD-WGHDF2 》
----E97 DC-CT 異常檢出《 SD-CTER 》
----E98 TSD 異常動作檢出《 SD-TSA 》
----E99 摩打解碼器 Z 相異常檢出《 SD-AZER 》
----E9A 摩打解碼器 F 相異常檢出〈 SD-AEER 〉
----E9B PM 摩打限電流過大〈 SD-TOCR 〉

十．將 MON1 旋轉到 1 位置，將 MON0 旋轉到 A 位置時的顯示結果如下：
顯示結果：
----EA0 沒有異常
----EA1 模式與測速偏差異?！?SD-PVJP 〉
----EA2 模式與測速偏差異?！?SD-OVJP 〉
----EA3 驅動發出之緊急停止指令
----EA4 再生電阻負荷過大
----EA5 本機模式與測速比較有偏差〈 SD-PTC 〉
----EA6 手動模式時電流過大
----EA7 逆變器電流過大時檢出
----EA8 TSD-PAD 故障檢出〈 SD-PADE 〉
----EA9 MCP 檢出整流器電流過大〈 SD-COCF 〉
----EAA MCP 初期設定異常〈 SD-INITF 〉
----EAB RAM 異常檢出〈 SD-RAMER 〉
----EAC 卷上機設定數據異?！?SD-DTER 〉
----EAD MCP 重新啟動異常〈 SD-RBOTNG 〉
----EAE MCP-WDT4 次異常檢出〈 SD-MCPWDE 〉

十一．將 MON1 旋轉到 1 位置，將 MON0 旋轉到 B 位置時的顯示結果如下：
顯示如下：
----EBO 沒有異常
----EB1 停機 10 分鐘不能在啟動〈 SW-32DT10 〉
----EB2 停機 16 分鐘后不能再啟動
----EB3 再不能啟動超過 10 分鐘〈 SW-DSTR10 〉
----EB4 再不能啟動超過 10 分鐘〈 SW-57EBT 〉
----EB5 門不能開啟超過 2 分鐘〈 SW-CONE 〉
----EB6 FUSE 斷路超過 2 分鐘〈 SW-EFSOF 〉
----EB7 60 異常檢出〈 SW-60CFK 〉
----EB8 門不能開啟
----EB9 主控制板異常檢出〈 SQMBCIJH 〉
----EBB 困人警報〈 SZ-EMBH 〉
----EBC 警報不能使用〈 SZ-EMBH 〉
----EBD 群控管理異?！?SZ-GCIJO 〉

十二．將 MON1 旋轉到 1 位置，將 MON0 旋轉到 C 位置時的顯示結果如下：
顯示結果：
----EC0 沒有異常
----EC1 SLC 傳輸異常〈 SS-TRER 〉
----EC2 SLC 緊急停止動作
----EC3 SLC 內速度過高
----EC4 SLC 的 AST 動作〈 SS-AST 〉
----EC5 SLC 內 KC 動作〈 SS-DKC 〉
----EC6 SLC 的 RAM 異常檢出〈 SS-RAMER 〉

十三．將 MON1 旋轉到 1 位置，將 MON0 旋轉到 D 位置時的顯示結果如下：
顯示結果；
----EDO 沒有異常
----ED1 轎箱正門 BC-CPU1 異常檢出〈 SF-FBCIIJH 〉
----ED2 轎箱正門 BC-CPU2 異常檢出
----ED3 轎箱正門 BC-CPU3 異常檢出
----ED4 轎箱正門 BC-CPU4 異常檢出
----ED5 正門 CAR-STATION 的 CPU 異常檢出〈 SF-FCSJJH 〉
----ED6 正門控制 CPU 異常檢出〈 SF-FDCIJH 〉
----ED7 正門轎箱顯示燈的 CPU 異常檢出，〈 SF-FICIJH 〉
----ED8 正門轎箱的 OPTION-CPU 異常檢出〈 SF-FCZIJH 〉
----ED9 SC-CPU 嚴重故障〈 SC-SCER8 〉
----EDA SH-CPU 嚴重故障
----EDB SC-CPU 輕微故障
----EDC SH-CPU 輕微故障
----EDD HS-CPU 故障〈 SC-HSAIJ 〉

十四．將 MON1 旋轉到 1 位置，將 MON0 旋轉到 E 位置時的顯示結果如下：
顯示結果；
----EE0 沒有異常
----EE1 轎箱后門 BC-CPU5 異常檢出〈 SF-RBC5IJH 〉
----EE2 轎箱后門 BC-CPU6 異常檢出
----EE3 轎箱后門 BC-CPU7 異常檢出
----EE4 轎箱后門 BC-CPU8 異常檢出〈 SF-RBC8IJH 〉
----EE5 后門 CAR-ASTTION 的 CPU 異常檢出〈 SF-RCSIJH 〉
----EE6 后門控制 CPU 異常檢出
----EE7 后門轎箱顯示燈的 CPU 異常檢出〈 SF-RICIJH 〉
----EE8 后門轎箱的 OPTION-CPU 異常檢出〈 SF-RCZIJH>

GPS門機故障代碼

0 串行傳輸錯誤
1 變頻器過流
2+12V欠電壓
3 主回路欠壓
4 CPU之WDT錯誤
5 GS（門鎖）錯誤
6 位置開關錯誤
7 開關門指令錯誤
9 關門操作錯誤
A 開關門超速
A位置計數器出錯
B位置監測器出錯
C編碼器錯誤
D 過負載
D GS斷開指示
EDLD余量不足
F 超速檢查
F GS釋放時指示
