建筑物弱電在消防驗收上，要求對電梯實行控制，指令電梯的操作處于消防狀態，并在消防控制室或大廈物業監控中心室能的到電梯轎廂在消防狀態下迫降到大廈的疏散樓層。

奧的斯3200電梯的消防功能，產品在安裝調試竣工后，它的消防操作是將消防迫降功能控制開關設置在消防疏散撤離的樓層比如大廳或人防通道，乘客在轎廂內可以獲得消防操作的狀態信息，在教內顯示器上設置了消防員操作燈（帽子狀燈）或消防操作的LED提示燈，但沒與大廈管理消防控制室或物業監控中心室相連接，這時業主方就需要與我們電梯供應方協調安排工程師增加此功能進行調試予以解決。

下面簡單闡述增加消防聯動控制與消防信號反饋功能的操作方法。

一、 準備：

1. 需要熟練奧的斯3200電梯系統調試的工程師一名并能實施現場操作的操作能力。

2. 準備奧的斯遠程遙控站板RS14板每臺一塊。

3. 準備24伏直流繼電器或中間繼電器每臺兩只。

4. 準備RS14板與繼電器連接的相應的導線及接插件，必須按照接線要求加工成成品便于現場安裝

二、 操作：

1. 放置警示牌，告知乘客電梯暫停使用。

2. 操作工程師必須在電梯無點擊傷害能量的情況下進行控制柜內的接線操作，關閉主電源并鎖閉電源

3. 將準備好的奧的斯遠程遙控站板的RS14板通過撥動RS板上的DIP開關進行地址碼設置。

4. 控制柜內，插在地址板C62的串行通訊線處有一預留的串行通訊總線四線接插件的插頭，并留有安裝的M3的螺桿。

5. 將RS14板安裝在預留的螺桿上用螺母固定。

6. 將準備好的繼電器安裝在控制柜內合適的繼電器安裝導軌上，合理布線。

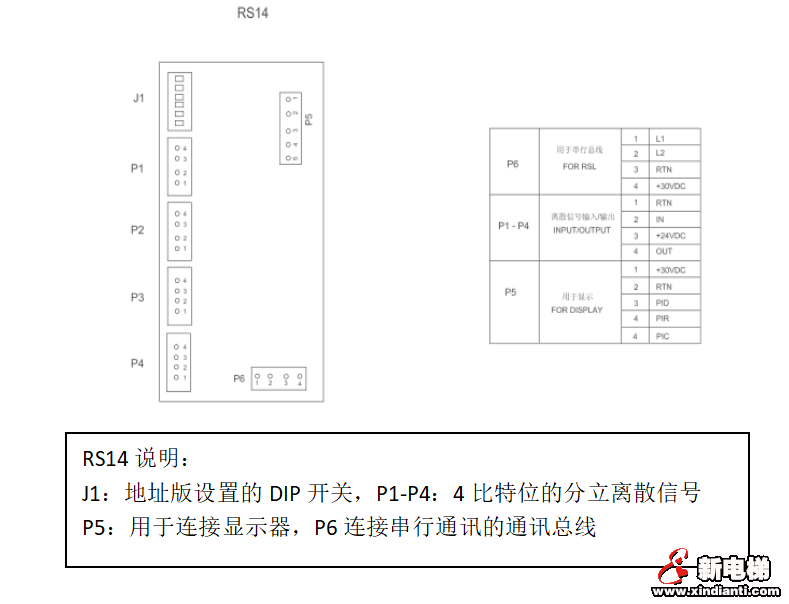

7. RS14的一般介紹：

三、 連接接線的方法

1. 將預留的此接插件連接插在RS14般的P6上。

2. 將將業主方消防模塊提供的繼電器的無源常閉觸點，串聯至電梯1樓消防控制操作盒的常閉開關后再連接在RS14板的P1、P2、P3、P4的任意一個接插件的2和3引腳上。

3. 將準備的兩只直流24伏繼電器的線圈引線端子A和B或線圈引線端子13、14分別連接到P1、P2、P3、P4的任意兩個接插件的3和4引腳上。

4. 分別取兩只繼電器的常開觸點一副，將此常開觸點串聯連個端子。

5. 剩下的兩個端子連接到將業主方消防模塊的消防信號反饋點的端子上。

6. 連接接線完畢。

四、 調試

RS14板的連接現場連接舉例

依據上述連接在操作控制子系統OPERATON ConTROL SUBSYSTEM（OCSS）RCB板進行輸入/輸出端口設置

1. 將奧的斯服務工具連接在RCB板的“D”形SERVICE TOOL接口上，

2. 按壓MODLE、1、8、1打開存儲器的寫保護開關

3. 操作M-1-3-2 設置輸入/輸出EFK端口編號338為62-1

4. 如果需要實現消防員服務操作功能必須設置M-1-3-2 設置端口編號385為62-1，執行此操作消防動作后，必須由調試人員進行恢復。

5. 操作M-1-3-2 設置輸入/輸出端口編號416為62-3。這里借用了后門顯示器的顯示地址口，如果在有后門情況下可另取其他消防服務信號輸出口。現場靈活運用。

轎廂顯示器的消防信號燈地址不變，它是同樣接在轎廂串行通訊中線上的

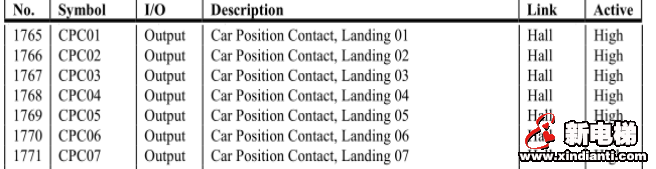

6. 操作M-1-3-2 設置端口編號1766（假設避難消防撤離樓層在電梯并聯與群控的物理層為2樓）為62-4。

五、 編寫或有差異，望指教。
