奧的斯帶MESD檢測功能的自動扶梯發生下列故障時，自動扶梯將被故障鎖定，自動扶梯將不能運行，此時必須對鎖定的故障進行排除處理，并執行自動扶梯故障鎖定復位程序自動扶梯才能投入運行

故障的出現：

當發生超速、梯級/踏板缺失、逆轉、扶手帶 速度檢測偏差 15%以及制停距離大于標準規定的 20%時， MESB 將會鎖定故障，并斷開安全鏈，確保扶梯不能啟動。當收到來自 GECB 服務器的復位信號時， MESB 將恢復故障。

鎖定自動扶梯不能運行的故障種類：

OS： OVER SPEED

NRD： Over speed detected

MSD： missing  step

HRS：handrail  slipped

PSD：Permitted stopping distance exceeded

這些鎖定故障的定義：

OS： OVER SPEED超速  Over speed detected （自動扶梯的扶梯超速運行）

NRD：防逆轉檢測Reversal detected（扶梯發 生非操縱逆轉運行）

NRD 故障觸發的可能原因

Ø 采用VVF變頻器的驅動自動扶梯曳引電動機系統時時，V/F 曲線的初始電壓值未設定。

Ø 驅動鏈鏈條過松

MSD：梯級缺失，可能原因：

Ø MSDUL missing step upper landing（上平層梯級 缺失）。

Ø MSDLL missing step lower landing （下平層梯級 缺失）。

HRS：扶手帶速度檢測出錯，可能原因：

Ø HRS left slipped（左側扶手帶打滑） 。

Ø HRS right slipped （右側扶手帶打滑）。

PSD Permitted stopping distance exceeded （制停距離超出）

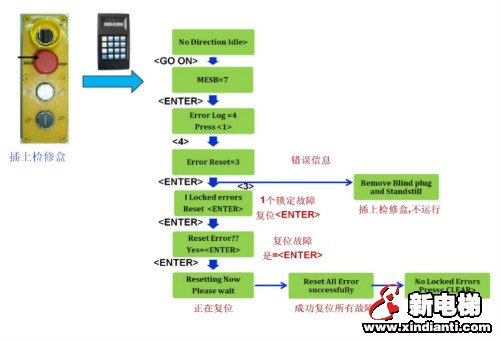

故障復位的方法：

鎖定故障的復位（自動扶梯必須處于手動模式控制的狀態）

1. 插上自動扶梯檢修操作盒

2. 插上奧的斯服務工具OTIS SERVICE TOOL

3. 服務工具屏幕將顯示處于“NO DIRECTION IDL”不運行狀態

4. 按“GO ON”鍵,服務工具屏幕將顯示“MESB=7”

5. 按“藍鍵+ENTER”, 服務工具屏幕將顯示“ERROR LOG=4 PRESS<1>”

6. 按“4”鍵, 服務工具屏幕將顯示“ERROR RESET=3”

7. 按“3”鍵屏幕將顯示“I LOCKED ERRORS RESET PRESS”

8. 按“藍鍵+ENTER”服務工具屏幕顯示“RESET ERROR？？YES=

9. 按“藍鍵+ENTER”

10. 服務工具屏幕將依次顯示：

Ø “RESETING NOW,PLEASE WAIT”

Ø “RESET ALL ERROR SUCCESSFULLY”

Ø “NO LOCKED ERRORS,PRESS CLEAR”

按“CLEAR”退出

現場復位
