西威變頻器是專門為電梯研發的一款矢量控制變頻器系統，由于其價格低廉，在電梯制造配置時成本較低，且性能比較穩定，所以，很多電梯制造商配置此款變頻器，在電梯系統中得到廣泛應用。

最近筆者經常在電梯運行故障處理時經常遇到其系統提示“DRIVE OVERLOAD”故障的處理，現將對此故障的處理分享給大家。

故障現象：

電梯在啟動運行或運行過程中突然停止，變頻器操作面板提示“DRIVE OVERLOAD”

西威變頻器系統對此故障變頻器工作作用狀態是可以編程的，可能現場或對其故障發生時的工作作用狀態進行以下六種編程設置：

1 ：Ignore Ignore：

Ø 設置為此故障忽略，但系統出現此故障時“DRIVE OVERLOAD”信息將永遠不能再操作面板液晶屏上被提示。

Ø 可能會出現其他故障如Motor OT（Motor temperature）曳引電機過熱。

2： Warning：報警，此刻：

Ø 變頻器操作面板上的ALARM發光二極管（LED）會點亮。

Ø 在Monitor-event菜單中提示“DRIVE OVERLOAD”，設置此作用狀態，電梯變頻器系統還可以實現再啟動運行

3： Disable drive： 限制驅動。此刻：

Ø 變頻器操作面板上的ALARM發光二極管（LED）會點亮

Ø 在Monitor-event菜單中提示“DRIVE OVERLOAD”

Ø 設置此作用狀態，電梯變頻器系統是不可以實現再啟動運行，電梯停止。

4 ：Stop ：停止

Ø 變頻器操作面板上的ALARM發光二極管（LED）會點亮

Ø 在Monitor-event菜單中提示“DRIVE OVERLOAD”

Ø 設置此作用狀態，變頻器僅是限制故障出現時停止，電梯變頻器系統是可以實現再啟動運行。

5 ：Fast stop

Ø 變頻器操作面板上的ALARM發光二極管（LED）會點亮

Ø 在Monitor-event菜單中提示“DRIVE OVERLOAD”

Ø 設置此作用狀態，變頻器僅是限制故障出現時急停，電梯變頻器系統是可以實現再啟動運行。

6： Curr limstp

Ø 變頻器操作面板上的ALARM發光二極管（LED）會點亮

Ø 在Monitor-event菜單中提示“DRIVE OVERLOAD”

Ø 設置此作用狀態，變頻器僅是限制故障出現時停止，電梯變頻器系統是可以實現再啟動運行。

在出現這種情形下，“DRIVE OVERLOAD”故障的可能原因：

Ø 電梯的轎廂和尚對重的上下運行過程中傳動受阻，如轎廂或對重導靴間隙磨損間隙過小，電梯上下運行不暢，轎廂和對重的滑快導靴間隙太大，也會導致轎廂或對重在井道中運行不暢。

Ø 制動器動作異常，制動器控制繼電器動作正常。但制動器未完全張開（蹭抱閘）。

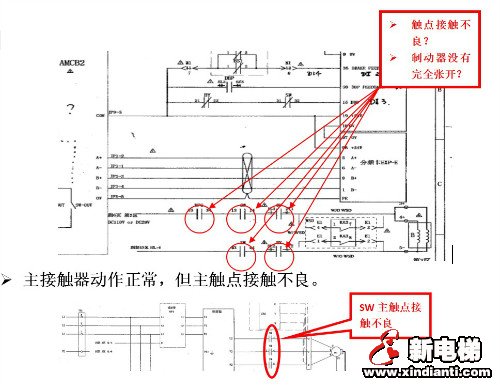

下圖以西子電梯電氣原理圖OH5000為例

故障DRIVE OVERLOAD 與DRIVE OVERCURRENT的定義是不一樣的，以下描述其區別。

DRIVE OVERLOAD是指系統指令，速度反饋比速度給定超過一個規定的觸發翻轉值，提示故障。

DRIVE OVERCURRENT，是指變頻器輸出電流超過了變頻器的額定輸出電流。所提示的故障。
