此故障分析處理是根據作者的現場故障排除的經歷編寫而成。

奧的斯3100電梯，運用的是MCS220-C的系統，奧的斯服務工具提示DW IN FR故障，通常狀況是電梯在快車運行時廳門電氣連鎖觸點斷開。

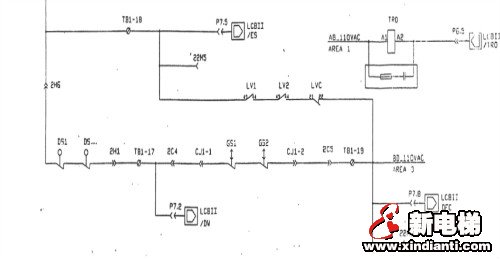

門鎖回路的相關圖紙

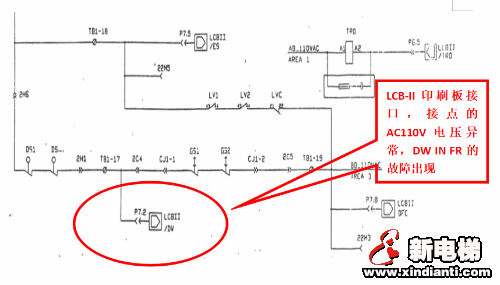

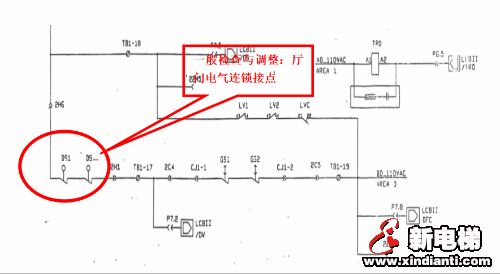

如果我們對電梯的現場廳門機械及電氣聯動連瑣、電氣接點、相關的接線、LCB-II板的接口及接插件進行確認故障還是出現，建議您按照電梯的電氣原理圖做以下相關檢查。

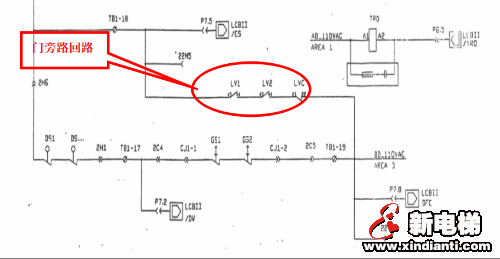

同樣當門旁路回路異常時DW IN FR故障同樣會出現，不過當這段回路出現故障時，通常是電梯剛啟動運行，轎廂還沒有駛離門區是出現，由于LV1/13  14、LV2/13  14、LVC/11，12觸點接觸不良將會導致，但是偶爾的出現，在奧的斯3100 MCS220系統中電梯會恢復正常運行，但在ACD系統中服務工具界面將出現SE故障，由于電梯的正?；謴?fù)所以現場維修人員時很難捕獲到故障的所在區域，建議全部更換LV1、LV2、LVC這三個繼電器。
